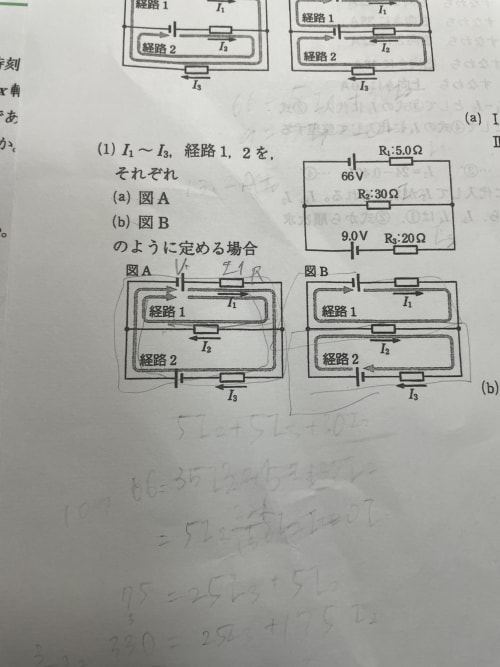

キルヒホッフの法則、図2について。答えはi1+i2=i3だそうですが、なぜですか。

ベストアンサー

ベストアンサー

電流は水の流れをイメージすると分かりやすいです。図bでは、右側の回路の・の部分でI1とI2からの電流(水)が合流して足しあわされた結果I3(合流して合わさった水)になっていますので、I1+I2=I3となります。

逆に図aはI1の電流(水)が右の・の部分でI2とI3に分かれています(※水が分かれていくイメージ)のでI1=I2+I3となります。
